インペラの現物データからCADモデリング

ポンプ・水車・スクリュー・プロペラ・ジェットエンジンなどの 回転翼の羽根。インペラの3Dデータ作成。

①インペラを3D計測　②計測データからＣＡＤ作成　③リバースエンジニアリングデータ作成

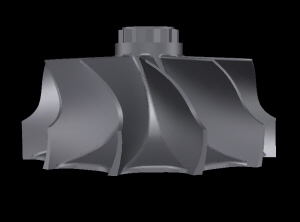

＜インペラ ＞
◆空気を圧縮して燃焼させるターボ形流体機械の中で流体と軸動力とのエネルギー授受を行う羽根。
◆軸受とともに中を車軸が貫くハブに取り付けられた複数の羽根からなる回転羽根。
◆高粘性液体用ポンプや発電機等、ターボ機械に使用される羽根車 。
◆インペラの製作は精密鋳造インペラと削り出しインペラがある。
◆精密鋳造機械加工の困難な材質及び複雑形状の製品を、高い寸法精度で製作できる。
◆削り出し加工は、X，Y，Z直交の3軸並進駆動系に旋回傾斜2軸を付加した5軸制御マシンで加工。
◆自由曲面形状羽根は三次元CADで作図し NC プログラム翼面、工具軌跡を生成して加工。
◆インペラの現物⇒ ３D計測 ⇒インペラ３Ｄ・ＣＡＤモデルデータ作成　ＣＡＤデータベース化

＜用語 ＞
ターボ・・・排気ガスエネルギーを利用し、風車を回し空気を圧縮,エンジンへ空気を送り込み高出力を得る。流体・・・静止状態において物体にズレを起こす力が発生しない連続体。液体と気体との総称。
CAD・・・コンピュータによる設計支援ツールを利用して設計をするコンピュータ支援設計。
NC プログラム・・・加工一連の刃先の動作情報を記述したもの。数値情報で指令するプログラム。
ハブ ・・・車輪の中心部にあって、車輪の外周と車軸とをつなぐ部分。車輪を構成する部品の一つ。
軸受・・・ 回転するシャフトを支える部品。回転する相手部品 に接して荷重を受け軸を支持する部品。
削り出し・・加工部品などを金属や樹脂の素材の かたまりから旋盤やフライス盤等を用いて形成。
ブレード・・ポンプ・水車・スクリュー・プロペラ・ジェットエンジン等の羽根。 回転翼の羽根。
