デジタル技術」カテゴリーアーカイブ

位相光学式三角3D計測

位相光学式三角3D計測(Phase-Shifted Optical Triangulation 3D Measurement)は、光を用いて物体の三次元形状を高精度に測定する技術の一つです。この方法は、物体の表面に投影される光の位相をシフトさせ、その変化をカメラで観測することで、三次元情報を取得します。以下に、この技術の基本的な原理と手順を説明します。

基本原理

  1. 光の投影: 物体の表面に光(通常はレーザーやプロジェクターからの光)が投影されます。この光には、縞模様(フリンジパターン)が含まれています。
  2. 位相のシフト: 投影される光の縞模様の位相を時間とともにシフトさせます。具体的には、同じパターンを少しずつ異なる位相で複数回投影します(例:0度、120度、240度)。
  3. 画像の取得: カメラを用いて、物体の表面から反射された光の画像を各位相シフトごとに取得します。
  4. 位相解析: 取得した画像から各ピクセルの位相を計算します。これにより、物体の表面の各点における位相情報が得られます。
  5. 三角測量: 位相情報とカメラの位置関係を利用して、各点の三次元座標を計算します。これには、三角測量の原理が用いられます。具体的には、投影された光の経路とカメラからの観測方向の交点を計算することで、各点の深さ(距離)が得られます。

特徴と利点

  • 高精度: 光の位相情報を用いるため、非常に高精度な測定が可能です。
  • 高速: 同時に多数の点を測定できるため、計測が高速で行えます。

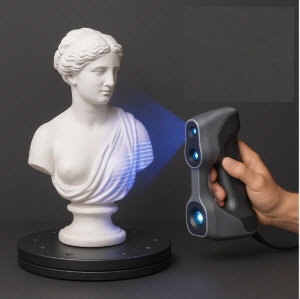

  • 非接触: 物体に直接触れることなく測定できるため、繊細な物体や動く物体の測定にも適しています。

応用分野

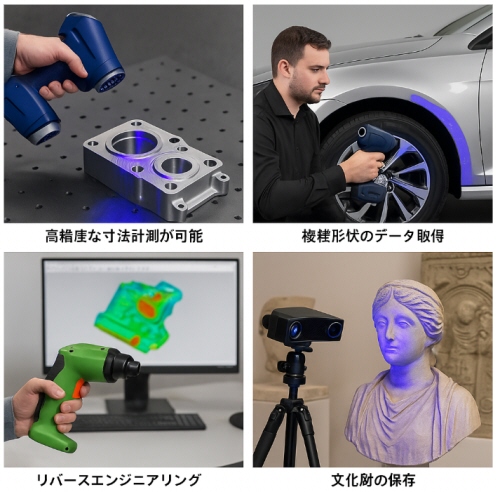

  • 工業製品の検査: 製品の形状や寸法の検査に用いられます。

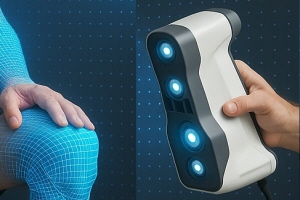

  • 医療分野: 人体の三次元形状を計測することで、手術計画や義肢の設計に役立ちます。
  • 文化財保存: 古代遺物や彫刻などの正確な三次元モデルを作成することで、保存と修復に貢献します。

位相光学式三角3D計測は、その高精度かつ高速な特性から、さまざまな分野で広く利用されています。

位相光学式三角3D計測イメージ画像
光源(プロジェクター)がパターン化された光を物体に投影し、カメラが異なる位相で反射された光を撮影する様子が描かれています。各コンポーネント(光源、物体、カメラ、コンピュータ処理ユニット)がラベル付きで示されています。
トップページへ

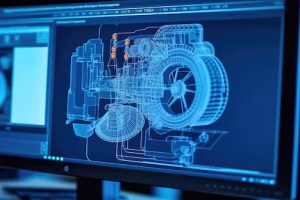

デジタル方式の物づくり

デジタル方式の物づくりは、デジタル技術を活用して製品を設計、開発、製造するプロセスを指します。この方式は、従来のアナログ方式に比べて多くの利点があります。以下に、デジタル方式の物づくりの主な特徴と利点を紹介します。

主な特徴

  1. CAD(コンピュータ支援設計): デジタルツールを使用して製品の設計を行います。CADソフトウェアは、3Dモデリングやシミュレーションを可能にし、設計の精度を向上させます。
  2. CAM(コンピュータ支援製造): 設計されたデータを基に、自動化された製造プロセスを行います。CAMソフトウェアは、CNCマシンや3Dプリンターなどの製造機器を制御します。
  3. デジタルツイン: 物理的な製品とそのデジタルコピーを作成し、リアルタイムでモニタリングやシミュレーションを行います。これにより、製品のパフォーマンスを事前に評価できます。
  4. IoT(モノのインターネット): 製造プロセスや製品にセンサーを取り付け、データを収集・解析します。これにより、プロセスの最適化やメンテナンスの効率化が図れます。

利点

  1. 高精度: デジタルツールを使用することで、設計や製造の精度が向上し、エラーや不良品の発生を減少させます。
  2. コスト削減: プロトタイピングやテストの段階でデジタルシミュレーションを行うことで、実物を作成する前に問題を発見し、コストを削減できます。
  3. 迅速な開発: デジタル技術を活用することで、設計から製造までのプロセスをスピードアップさせることができます。
  4. カスタマイゼーション: 顧客の要求に応じたカスタマイズ製品の製造が容易になり、個別のニーズに対応できます。
  5. 持続可能性: デジタルツールを活用することで、資源の効率的な利用が可能となり、環境負荷を減少させることができます。

具体的な例

  • 3Dプリンティング: デジタル設計データを基に、材料を積層して製品を作り上げる技術。プロトタイピングやカスタム製品の製造に広く利用されています。
  • CNCマシニング: コンピュータ制御で工作機械を操作し、精密な部品を製造する技術。複雑な形状の部品の加工に適しています。

デジタル方式の物づくりは、今後ますます進化し、製造業のあり方を大きく変える可能性があります。新しい技術の導入により、製品の品質や生産性の向上が期待されています。

デジタル方式の物づくり
トップページへ



工業モデルアッセンブリ

工業モデルアッセンブリのプロセスと手順について

1. 設計と計画

  • 要件収集: 製品の仕様、機能、性能要件を収集します。
  • 設計: CAD(Computer-Aided Design)ソフトウェアを使用して3Dモデルを作成します。
  • 計画: 組み立てプロセスの計画を立て、必要な資材、部品、工具をリストアップします。

2. 部品の調達

  • 材料の選定: 必要な材料を選定し、調達します。
  • 部品の調達: 必要な部品をサプライヤーから購入します。

3. 組み立て前の準備

  • 作業エリアの準備: 組み立て作業を行う場所を準備し、必要な工具や設備を配置します。
  • 部品の検査: 調達した部品が規格に合っているか検査します。

4. 組み立て

  • サブアセンブリ: 部品をサブアセンブリに組み立てます。これにより、最終組み立てがスムーズに行えます。
  • 最終アセンブリ: サブアセンブリを一つにまとめ、最終製品に組み立てます。必要に応じて、溶接、ねじ止め、接着などの方法を用います。

5. 検査とテスト

  • 品質検査: 完成したアセンブリが設計図面と仕様に合っているか確認します。寸法検査、機能検査などを行います。
  • 動作テスト: 製品が正常に動作するか確認します。特定の条件下での性能試験や耐久試験などを実施します。

6. 修正と改善

  • 不良の修正: 検査で発見された不良箇所を修正します。
  • プロセスの改善: 組み立てプロセスで発見された問題点を改善し、次回のアッセンブリに反映させます。

7. 出荷準備

  • 梱包: 製品を梱包し、出荷準備を行います。梱包材の選定、保護措置などを考慮します。
  • 出荷: 完成した製品を顧客に出荷します。配送手配や必要な書類の準備を行います。

8. アフターサポート

  • メンテナンス: 製品のメンテナンスや修理に対応します。
  • 顧客サポート: 顧客からの問い合わせやクレームに対応します。

これらのプロセスは、製品の種類や製造方法によって多少異なる場合がありますが、一般的にはこのような流れで行われます。

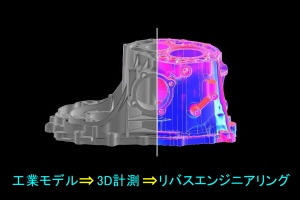

工業モデル
3D計測ページへ

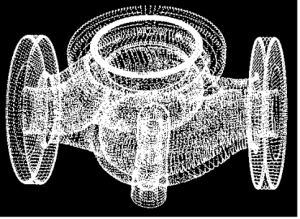

3D形状計測とポイント計測について

3D形状計測とポイント計測は、計測対象の特性や用途に応じて使い分けられる技術です。それぞれの違いについて詳しく説明します。

3D形状計測

概要: 3D形状計測は、物体の全体的な形状や表面の形状を三次元的に捉える技術です。計測結果は、物体の3Dモデルとして表示されます。

技術:

  • レーザースキャニング: レーザー光を使用して物体の表面を走査し、反射した光の時間や角度から距離を計算する方法です。
  • 光学測定: ステレオカメラやプロジェクターを使用して、物体の表面に投影されたパターンの変形から3D形状を取得する方法です。
  • CTスキャニング: X線を使用して、物体の内部構造を含む3D形状を取得する方法です。

用途:

  • 製造業での品質管理
  • 文化財のデジタルアーカイブ
  • 医療分野での手術シミュレーションや義肢製作
  • 建築や土木での現場計測

利点:

  • 複雑な形状や大きな物体の詳細な3Dモデルを取得可能
  • 高精度での表面データ取得

欠点:

  • 高価な機器やソフトウェアが必要
  • データ処理や解析に時間がかかる場合がある

ポイント計測

概要: ポイント計測は、特定の点の位置を三次元空間上で計測する技術です。主に距離や高さなど、物体の一部の特定のポイントの情報を得ることを目的とします。

技術:

  • トータルステーション: 光波やレーザーを使用して、遠方のターゲットの座標を計測する方法です。
  • GNSS(グローバル・ナビゲーション・サテライト・システム): 衛星を使用して、地球上の特定の点の座標を計測する方法です。
  • 測量用ポールやレベル: 測量用の機器を使用して、地形や建物の高さや距離を測定する方法です。

用途:

  • 土木工事や建設工事での位置決めや高さの計測
  • 測量業務での地形図作成
  • 地質調査や環境モニタリング

利点:

  • 精度の高いポイントデータを迅速に取得可能
  • 特定の点の位置情報が必要な場合に適している

欠点:

  • 計測できるのは特定のポイントのみで、全体の形状は取得できない
  • 連続した面や形状の情報が必要な場合には不向き

まとめ

3D形状計測は物体全体の形状や表面の詳細なデータを取得するために使用され、一方ポイント計測は特定の点の位置情報を高精度で取得するために使用されます。用途や必要な情報に応じて、これらの技術を適切に選択することが重要です。

3D形状計測とポイント計測の相違
3D形状計測とポイント計測の違いを示すイメージ画像です。左側では、カメラを使用して詳細な3Dモデルを取得している様子が描かれており、右側では測量技師がトータルステーションを使用して特定のポイントをマッピングしている様子が示されています。背景には、それぞれの用途に関連する工業や建設現場の要素が含まれています。
3D計測とは

偽情報分析

偽情報分析に関する技術開発は、デジタル情報の急増に伴い重要性を増しています。この分野の技術は、偽情報を迅速かつ正確に識別し、それに対する適切な対策を講じることを目的としています。

1. 自然言語処理 (NLP)

  • テキスト解析: テキストの内容を分析し、偽情報の可能性を特定するための技術です。これには、感情分析、文脈理解、キーワードの抽出などが含まれます。
  • ファクトチェック: 事実確認ツールを使用して、テキスト内の情報が信頼できるかどうかを判断します。これは、多数の信頼できる情報源と比較して行われます。

2. 機械学習と人工知能 (AI)

  • パターン認識: 過去の偽情報事例から学び、新たな偽情報を検出するためのモデルを作成します。
  • クラスタリングと分類: 大量のデータをグループ化し、偽情報を含む可能性が高いコンテンツを分類します。

3. ソーシャルメディア分析

  • ネットワーク解析: 情報がどのように拡散するかを分析し、偽情報が広がるパターンを特定します。
  • ユーザー行動分析: ソーシャルメディア上でのユーザーの行動を監視し、偽情報を拡散するアカウントやボットを特定します。

4. 画像・動画解析

  • ディープフェイク検出: 画像や動画の改ざんを検出するためのアルゴリズムを使用します。これには、顔認識や画像処理技術が含まれます。
  • メタデータ解析: 画像や動画のメタデータを分析し、元の出所や改ざんの痕跡を特定します。

5. プラットフォーム協力

  • 共同対策: ソーシャルメディアプラットフォームやニュースメディアと協力し、偽情報の拡散を防ぐためのガイドラインやポリシーを策定します。
  • 報告システム: ユーザーが偽情報を報告できるシステムを構築し、迅速に対応するための体制を整えます。

6. 教育と啓発

  • メディアリテラシー教育: 一般市民や学生に対して、偽情報の見分け方や信頼できる情報源の見極め方を教育します。
  • 啓発キャンペーン: 偽情報の危険性について広く周知し、社会全体での対策を促進します。

これらの技術と対策を組み合わせることで、偽情報の拡散を抑え、信頼できる情報環境を維持することが可能です。技術開発の進展とともに、これらの手法も進化し続けることが期待されます。

パッチデータ

パッチデータは、ソフトウェアやデータベースの既存のデータに対して修正や更新を行うための情報のことです。以下は、パッチデータの基本的な説明です。

パッチデータの目的

  • バグ修正:既知のバグを修正するため。
  • 機能追加:新しい機能を追加するため。
  • セキュリティアップデート:セキュリティホールを修正するため。
  • パフォーマンス改善:ソフトウェアのパフォーマンスを向上させるため。

パッチデータの種類

  • バイナリパッチ:実行ファイルやライブラリのバイナリコードに対する修正。
  • ソースコードパッチ:ソースコードに対する修正。
  • データベースパッチ:データベースのスキーマやデータに対する修正。

パッチの適用方法

  1. バックアップ:パッチを適用する前に、必ずバックアップを取る。
  2. 適用:パッチを適用する。通常、専用のツールやコマンドを使用する。
  3. テスト:適用後に動作確認を行い、問題がないかテストする。

パッチの提供方法

  • 手動ダウンロード:ウェブサイトなどから手動でダウンロードし、適用する。
  • 自動更新:ソフトウェアが自動的にパッチをダウンロードして適用する。

具体的なパッチデータの適用手順や内容は、対象のソフトウェアやシステムによって異なります。

パッチデータの適用をイメージした画像です。ソフトウェアのインターフェースで進行状況バーが表示されており、セキュリティ更新、バグ修正、新機能のアイコンが含まれています。背景にはデータベースやコードの断片、セキュリティを象徴するシールドが描かれています。
3D計測とは



マグネシウム合金

マグネシウム合金は、軽量でありながら強度が高く、優れた耐腐食性と良好な機械加工性を持つ金属材料です。この合金はマグネシウムに他の金属(アルミニウム、亜鉛、マンガン、ジルコニウムなど)を添加することで作られます。

以下は、マグネシウム合金の主な特徴と用途です:

特徴

  1. 軽量性: マグネシウムは金属の中で最も軽い材料の一つであり、その合金も非常に軽量です。比重は約1.7 g/cm³で、アルミニウムやスチールよりも軽いです。
  2. 強度と耐久性: 強度対重量比が高く、構造材料として優れています。
  3. 耐腐食性: 適切な表面処理を行うことで、腐食に対して優れた耐性を発揮します。
  4. 機械加工性: 良好な切削性や成形性を持ち、加工が比較的容易です。
  5. 熱伝導性と電気伝導性: 高い熱伝導性を持ち、電気伝導性も良好です。

用途

  1. 自動車産業: 軽量化に貢献するため、エンジン部品、ホイール、フレームなどに使用されます。
  2. 航空宇宙産業: 航空機の部品や宇宙機器において、軽量化と高強度が求められる場面で利用されます。
  3. 電子機器: 携帯電話、ノートパソコン、カメラの筐体など、軽量化が重要な電子機器に使われます。
  4. 医療機器: 特定の医療機器やインプラントにおいて、マグネシウム合金の生体適合性が利用されます。

注意点

  • 腐食対策: マグネシウム合金は腐食しやすい金属の一つであるため、適切な表面処理や合金設計が重要です。
  • 可燃性: マグネシウムは高温で燃えやすいため、加工時やリサイクル時の安全対策が必要です。

マグネシウム合金はその軽量性と強度を活かして、さまざまな分野での用途が拡大しています。新しい合金の開発や表面処理技術の進展により、その利用範囲はさらに広がることが期待されています。

マグネシウム合金のイメージ画像です。軽量で耐久性のある金属の特徴的な質感と表面仕上げがわかります。
トップページへ



ギガヘルツ超音波回路について

超音波回路は、特に高周波領域での音波(超音波)を生成、制御、または利用するための電子回路です。ギガヘルツ超音波回路は、1 GHz(ギガヘルツ)以上の周波数で動作する超音波回路を指します。

ギガヘルツ超音波回路の用途

  1. 非破壊検査: 高周波超音波は、材料の内部構造を詳細に検査するために使用されます。特に、微小な欠陥や異常を検出するために有効です。
  2. 医療画像診断: 高解像度の超音波画像を提供するために使用され、特に組織の詳細な観察が必要な場合に有用です。
  3. 通信技術: 高周波数帯域でのデータ通信を可能にするために使用されます。
  4. 微小加工・ナノテクノロジー: 高精度の加工や制御が必要な分野での利用が期待されます。

ギガヘルツ超音波回路の構成要素

  1. 発振器: 高周波の信号を生成するための装置。ギガヘルツ領域での発振が可能なデバイスが必要です。
  2. トランスデューサ: 電気信号を超音波信号に変換するデバイス。ピエゾ電気素子が一般的に使用されます。
  3. アンプ: 超音波信号を増幅するための回路。高周波数での動作に適したアンプが必要です。
  4. フィルタ: 不要な周波数成分を除去するための回路。ギガヘルツ領域では特に高精度なフィルタリングが求められます。

技術的課題

  • 材料選定: 高周波数で安定して動作する材料が必要です。
  • デバイスの小型化: 高周波数で動作する回路は、一般に小型化が求められますが、それに伴う熱問題や放射ノイズの管理が課題となります。
  • 高精度の制御: ギガヘルツ領域では微小な誤差が大きな影響を与えるため、高精度の制御が必要です。

これらの要素や課題を考慮しながら、ギガヘルツ超音波回路の設計と応用が進められています。

回路内の各コンポーネントが明確にラベル付けされており、医療診断や非破壊検査での応用も示されています。
トップページへ



スレッド機能

メッセージングアプリの画面で、左側にはメッセージ一覧が表示され、選択されたメッセージに対する返信が右側のスレッドとして表示されています。ユーザーのプロフィール写真やタイムスタンプも各メッセージの横に表示されています。
スレッド機能は、メッセージングやフォーラムなどのプラットフォームで特定のトピックや会話を整理するために使用されます。以下は、スレッド機能の一般的な特徴と利点です:
  1. トピックごとの整理:スレッドは特定のトピックやテーマごとに会話を整理するためのもので、関連するメッセージを一つの流れとしてまとめることができます。これにより、会話が分かりやすくなります。
  2. 関連性の保持:スレッド内のメッセージは一つのトピックに関連しているため、重要な情報が埋もれにくく、参加者は関連するやり取りを容易に追跡できます。
  3. 通知管理:スレッド機能を使用することで、ユーザーは特定のトピックに関する通知を受け取ることができ、関心のある会話に集中できます。
  4. 混乱の防止:大規模なチャットルームやフォーラムでは、すべてのメッセージが一つの流れに表示されると混乱しやすくなります。スレッド機能を使うことで、会話が分岐しても管理しやすくなります。
  5. 協力作業の効率化:プロジェクト管理ツールやチームコミュニケーションツールでは、スレッド機能を活用することで、特定のタスクやテーマに関する議論を集中させ、効率的に協力作業を進めることができます。

具体的な例として、SlackやMicrosoft Teamsなどのビジネスチャットツールではスレッド機能がよく使われています。これらのツールでは、メッセージに対して返信を行うと自動的にスレッドが作成され、そのスレッド内で関連する会話が続けられます。

トップページへ



プロジェクション

数学や幾何学におけるプロジェクションは、ある次元のオブジェクトを別の次元に写し取る方法のことを指します。以下に、いくつかの主要なプロジェクションの種類とそれぞれの特徴を説明します。

1. 直交射影 (Orthogonal Projection)

直交射影は、点をその垂直方向に平面や直線に投影する方法です。例えば、3次元空間の点を2次元平面に直交的に射影する場合、その点と平面の間に垂直な線を引き、その線が平面と交わる点が射影点となります。

特徴:

  • 垂直な方向に射影する。
  • 点と平面または直線の間の最短距離が計算される。

2. 斜投影 (Oblique Projection)

斜投影は、直交射影とは異なり、任意の角度で射影を行う方法です。これにより、射影面に対して斜めにオブジェクトが投影されます。

特徴:

  • 任意の角度で射影する。
  • 立体的な効果を維持しながら2次元に投影できる。

3. 透視投影 (Perspective Projection)

透視投影は、カメラのレンズや人間の目による視覚と同様の方法で、3次元オブジェクトを2次元平面に投影する方法です。遠くの物体は小さく、近くの物体は大きく見えるという特性を持っています。

特徴:

  • 視点(カメラまたは観察者の位置)からオブジェクトを投影。
  • 遠近法を用いて現実に近い描写が可能。

4. 平行投影 (Parallel Projection)

平行投影は、投影線がすべて平行である方法です。平行投影には、等角投影(isometric projection)や斜投影(oblique projection)が含まれます。

特徴:

  • 投影線が平行であるため、遠近感がない。
  • 工学図面やCADで使用される。

数学的な表現

プロジェクションの数学的な表現は行列を用いて行われることが多いです。

数学や幾何学におけるプロジェクションのイメージ画像です。直交射影、斜投影、透視投影、平行投影のそれぞれの種類と、それらの3Dオブジェクト(例えば、キューブ)の2D平面への投影を示しています。各プロジェクションの種類が明確にラベル付けされています。
3D計測とは
